功能特点

   ·    MiniPCIe 接口（内部使用 USB口）与 CAN 总线的协议转换；

   ·    具备2个 CAN 接口，两路高速 CAN；

   ·    MiniPCIe 接口内部 USB 接口支持 USB3.0、USB2.0，兼容 USB1.1；

   ·    支持 CAN2.0A 和 CAN2.0B 协议，CANFD 协议,支持标准帧和扩展帧；支持数据帧和远程帧格式；

   ·    支持双向传输，CAN 发送和CAN接收；

   ·    波特率在 10Kbps-1Mbps 之间可选，可以软件配置；

   ·    两路 CAN 总线接口采用高速磁藕隔离、双隔离 DC-DC 电源；

         三端全隔离（USB 总线与两路 CAN 总线之间分别隔离、CAN1 与 CAN2 之间完全隔离）；

   ·    隔离电压等级：3000V；

   ·    两路 CAN 通道内置共模线圈/共模电感，抑制共模干扰，大大提高抗干扰能力；

   ·    支持中继功能，透明传输功能，CAN1 与 CAN2 之间 3000V 隔离；

   ·    流量：两个 CAN 通道（同时运行时）分别达到接收 8500 帧/s，发送 8500 帧/s；

     （两通道同时接收 8500 帧/s，USB 速度可达 17000 帧/s 的速度，不丢帧）；

   ·    MiniPCIe 接口直接供电，无需外部电源；

   ·    工作温度：-40～85℃；

   ·    PCB 尺寸：标准 MiniPCIe 板卡尺寸 51*30*1mm；器件最高 6mm；

   ·    产品兼容性：函数库兼容广州周立功/致远电子公司 ZLG-USBCAN 接口适配器。

   ·    系统支持：支持 win11/win10/win8/win7/xp（64bit/32bit）、Linux（64bit/32bit）；

   ·     支持 ISO15765 协议解析，CANOpen、J1939、DeviceNet 解析，DBC 解析；

   ·    PC 接口：52Pin 的 PCI ExpressMini 插槽；

   ·    CAN 接口：3Pin 间距 1.25mm 卡座，配转接头与 15cm 引线；

          ·      终端电阻：板载 120 欧姆终端电阻，可自行去除。

接口参数

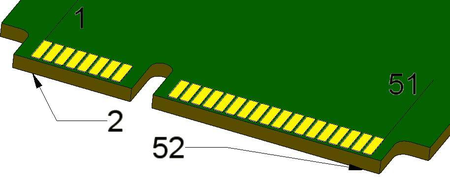

MiniPCIe 端接口定义	信号名称	引脚编号	说明
	USB_D-	36	USB 信号线 D-
	USB_D+	38	USB 信号线 D+
	3.3V	2、52	3.3V 电源
	GND	4、9、18、21、26、27、29、34、35、40、50	地线
注意：3.3V 所有引脚，在板上都是连通的，只需要一个管脚供电即可；GND 所有引脚，在板上都是连通的，只需要一个管脚即可。
