C‍AN/CANFD-4G记录仪                                                                                                                                             产品详情页      参数与‍规格书    资料下载

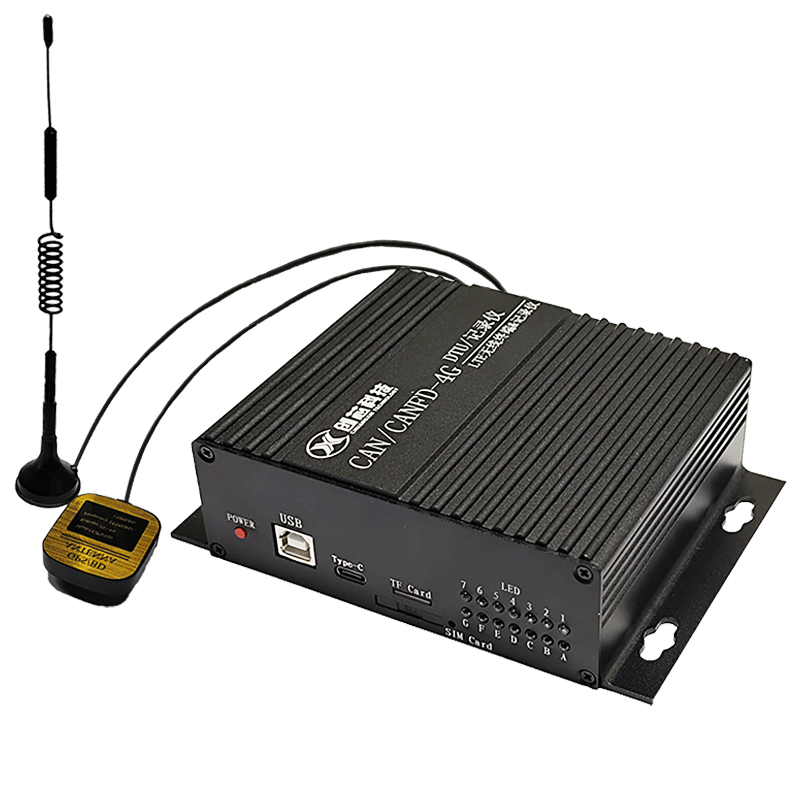

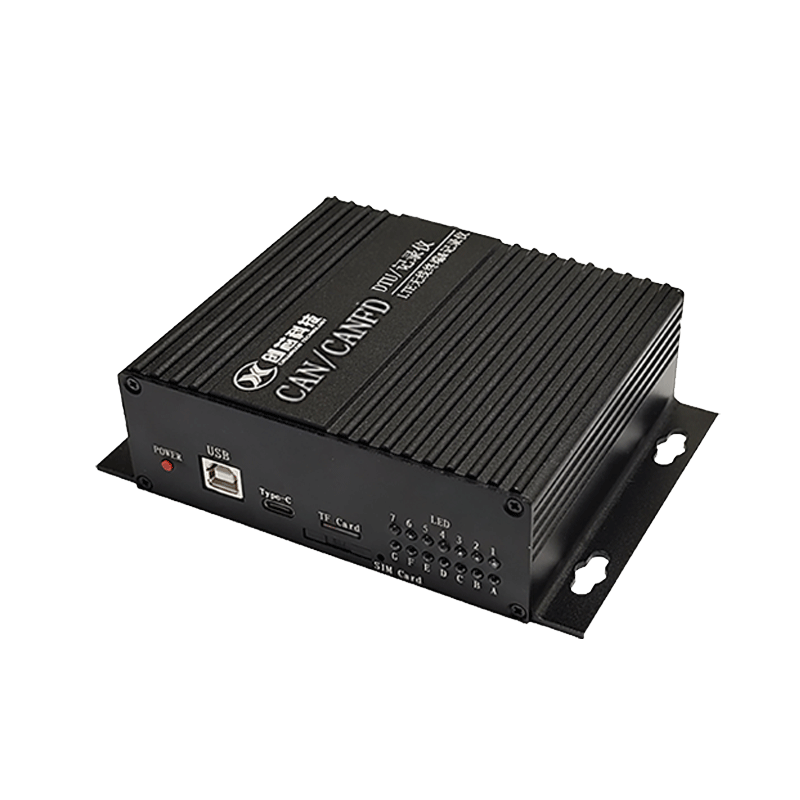

CAN/CANFD-4G

价格：
￥999.00
产品详情
规格书下载
资料包下载
产品名称 CANFD记录仪 规格型号 CANFD-4G-TF
材质 铝合金 颜色 黑色
品牌 创芯科技

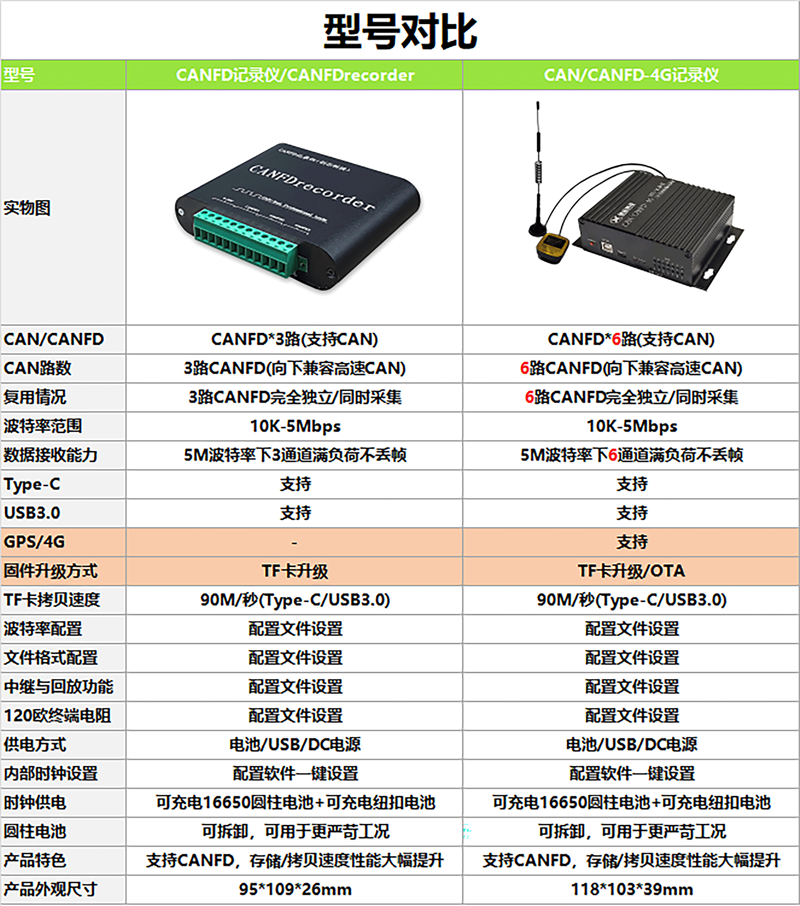

产品型号对比表 - 紧凑优化版

产品型号对比表

  产品名称CAN记录仪CANFD记录仪CANFD记录仪CANFD‍记录仪

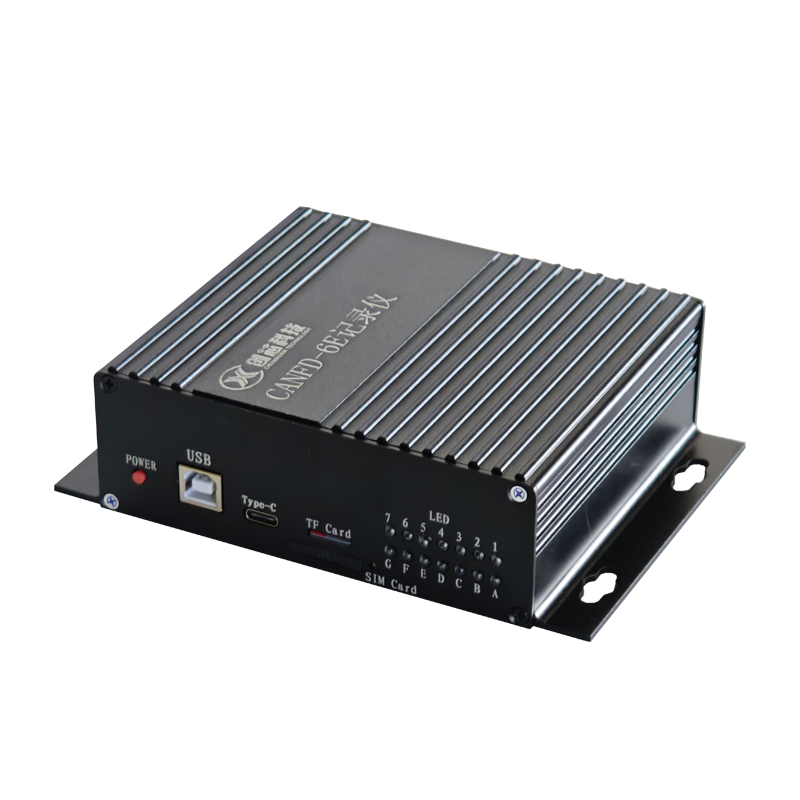

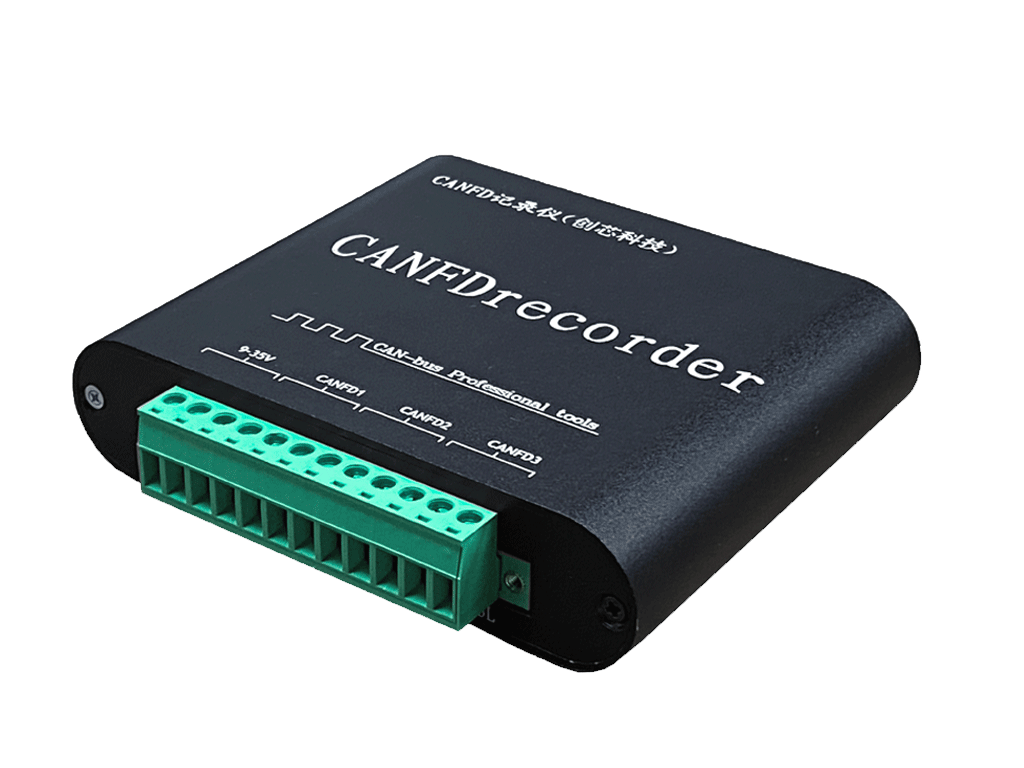

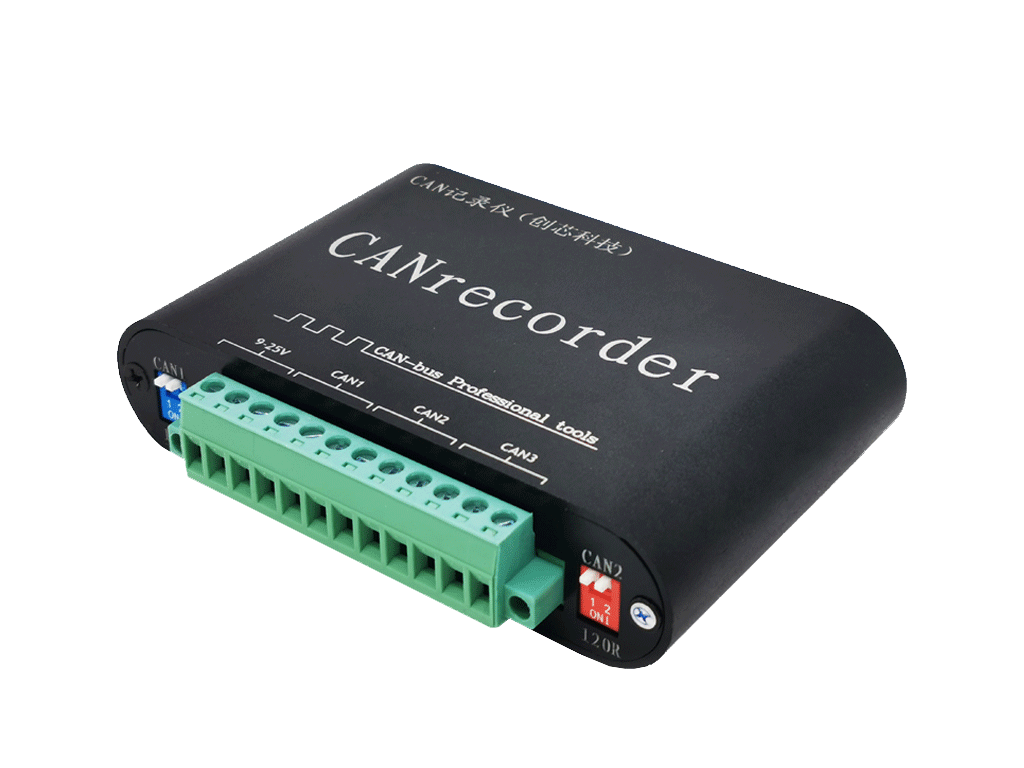

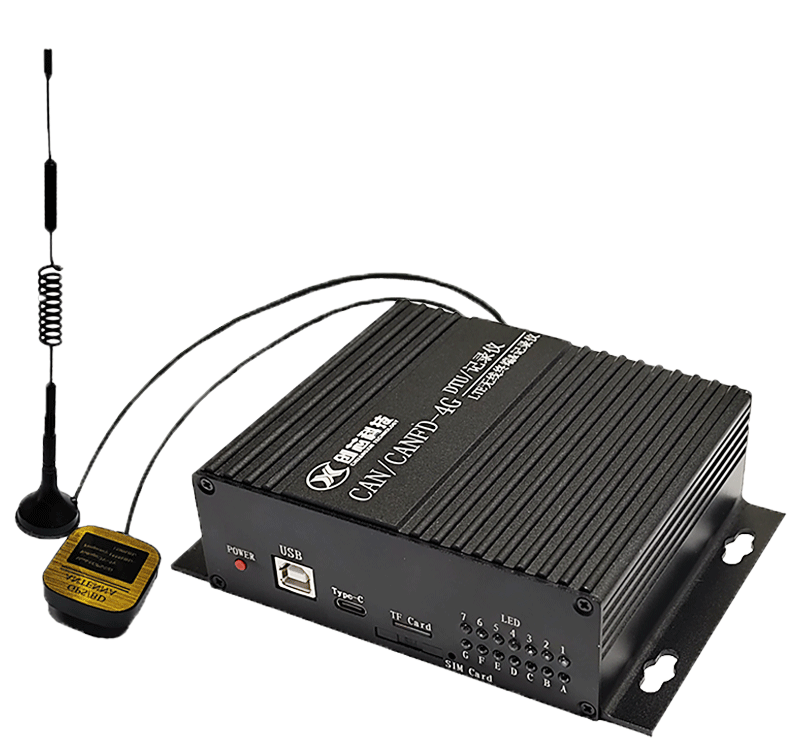

   规格型号CANrecorderCANFDrecorderCANFD-6ECANFD-4G-TF
实物图
CAN/CANFDCAN*2路CANFD*3路（支持CAN）CANFD*6路（支持CAN）CANFD*6路（支持CAN）
CAN路数2路高速CAN或(1路高速CAN+1路低速CAN)3路CANFD(向下兼容高速CAN)6路CANFD(向下兼容高速CAN)6路CANFD(向下兼容高速CAN)
复用情况高速CAN2与低速CAN3分时复用/不同时使用3路CANFD完全独立/同时采集6路CANFD完全独立/同时采集6路CANFD完全独立/同时采集
波特率范围10K-1Mbps10K-5Mbps10K-5Mbps10K-5Mbps
数据接收能力1M波特率下2通道满负荷不丢帧5M‍波特率下6通道满负荷不丢帧5M波特率下6通道‍满负荷不丢帧‍5M‍波特率下6通道满负荷不丢帧
Type-C-支持支持支持
USB3.0-支持支持支持
4G/GPS---支持
TF卡拷贝速度1M/秒90M/秒（Type-C/USB3.0）90M/秒（Type-C/USB3.0）90M/秒（Type-C/USB3.0）
波特率配置外部拨码开关控制/配置文件设置配置文件设置配置文件设置配置文件设置
文件格式配置外部拨码开关控制/配置文件设置配置文件设置配置文件设置配置文件设置
中继与回放功能外部拨码开关控制/配置文件设置配置文件设置配置文件设置配置文件设置
120Ω终端电阻外部拨码开关控制配置文件设置配置文件设置配置文件设置
三种供电方式电池/USB/DC电源电池/USB/DC电源电池/USB/DC电源电池/USB/DC电源
内部时钟设置配置软件一键设置

配置软件一键设置‍

芯片内部自带RTC时钟‍

配置软件一键设置‍‍

专用的RTC芯片

时钟更精准(1天误差在1秒内)

配置软件一键设置‍

专用的RTC芯片

时钟更精准(1天误差在1秒内)

   固件升级方式TF卡升级
TF卡升级TF卡升级
TF卡升级/OTA

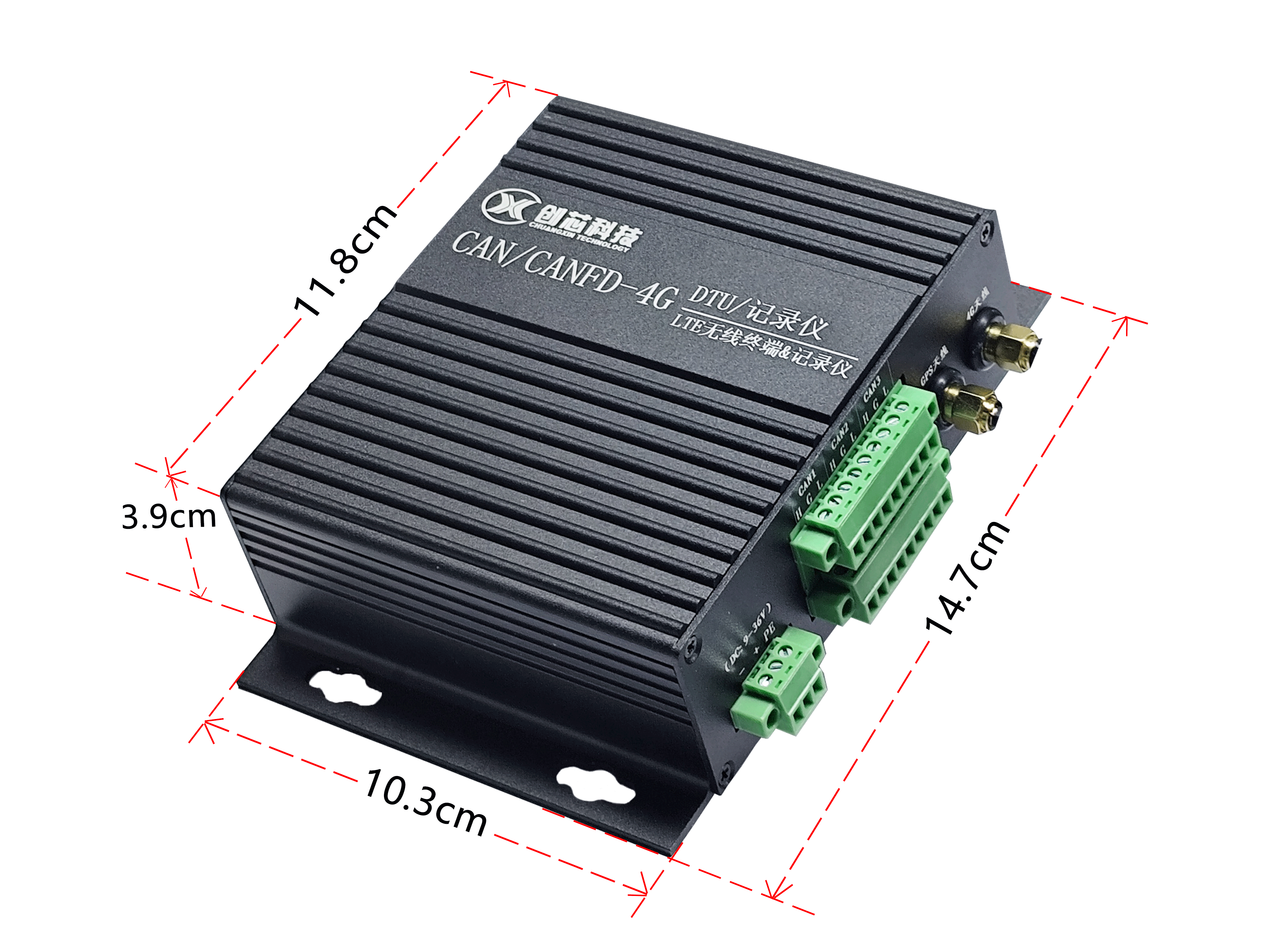

   尺寸特点80*109*26mm低成本，体积小95*109 26mm147*103*39mm方便固定安装147*103*39mm方便固定安装

文件下载

CAN/CANFD-4G记录仪产品规格书.pdf‍   ‍   ‍       点击下载‍‍‍


‍

CANFD-4G产品规格书(1).pdf

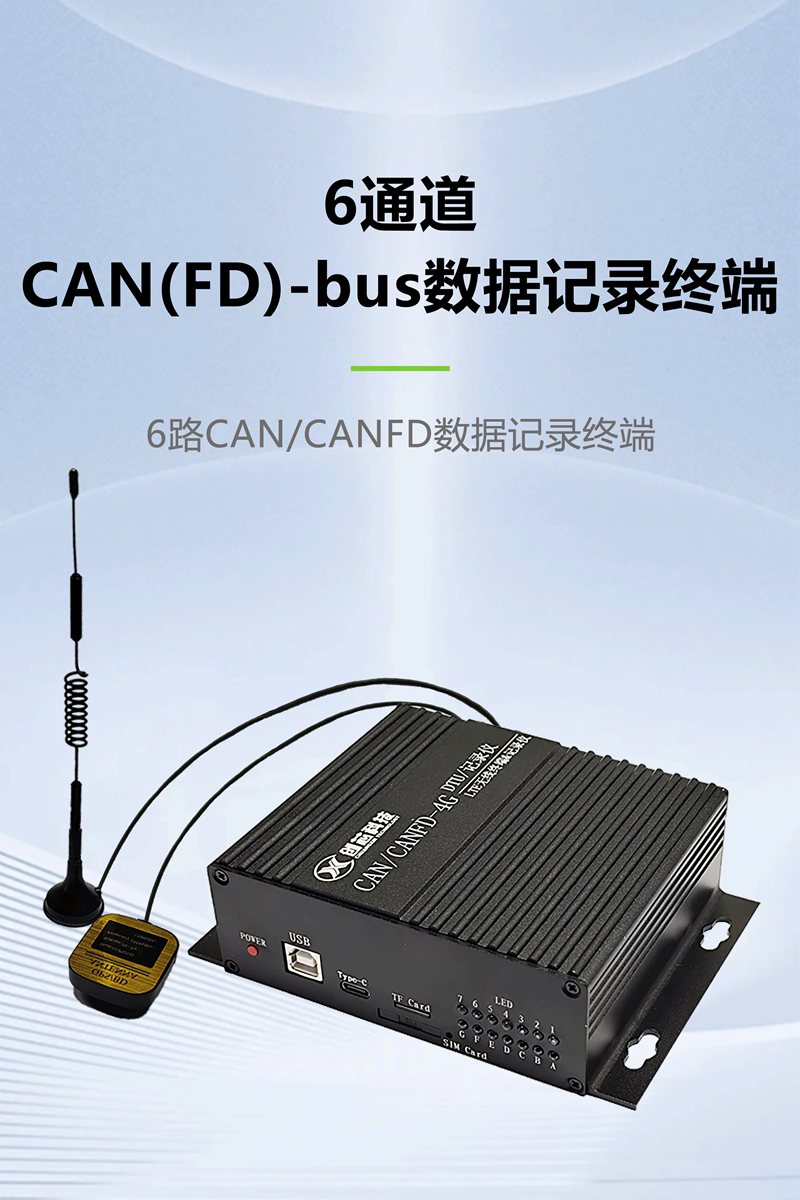

6通道CAN(FD)-bus数据记录终端
6路CAN/CANFD数据记录终端

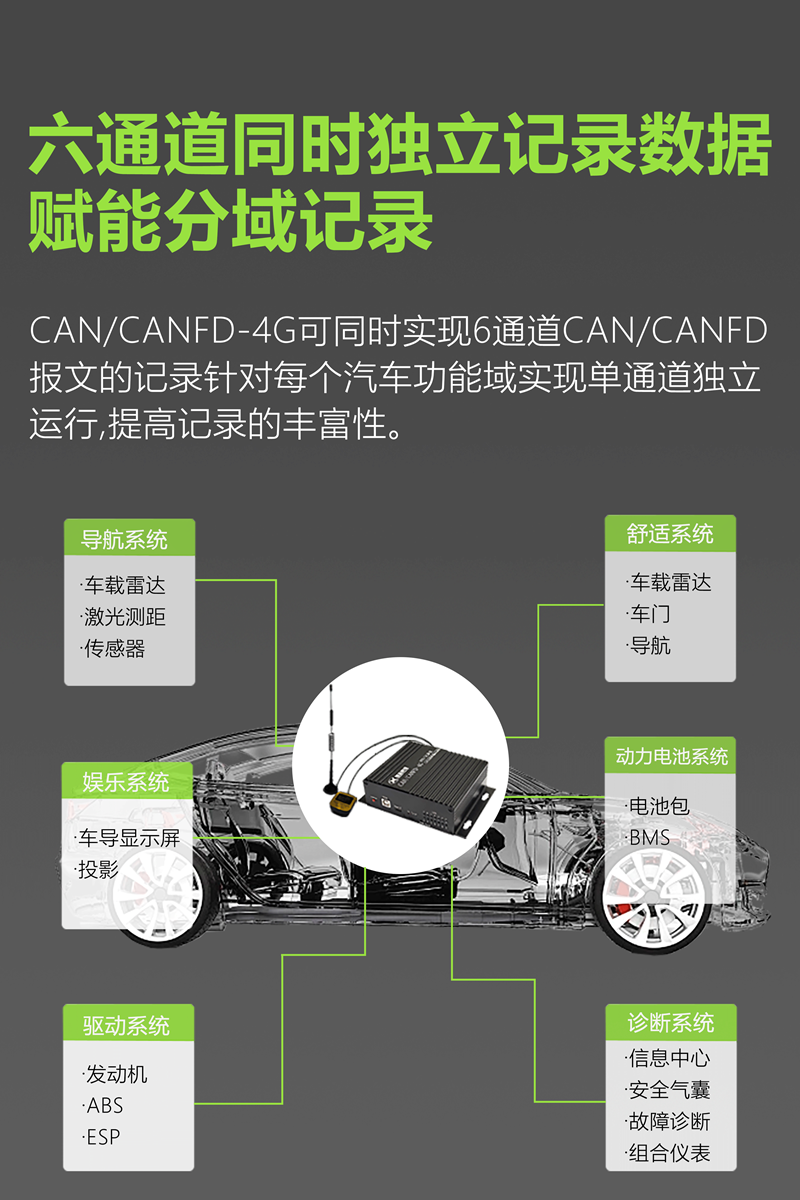

多通道同时独立记录数据，赋能分域记录
可同时实现多通道CAN/CANFD报文的记录，针对每个汽车功能域实现多通道独立运行，提高记录的丰富性。

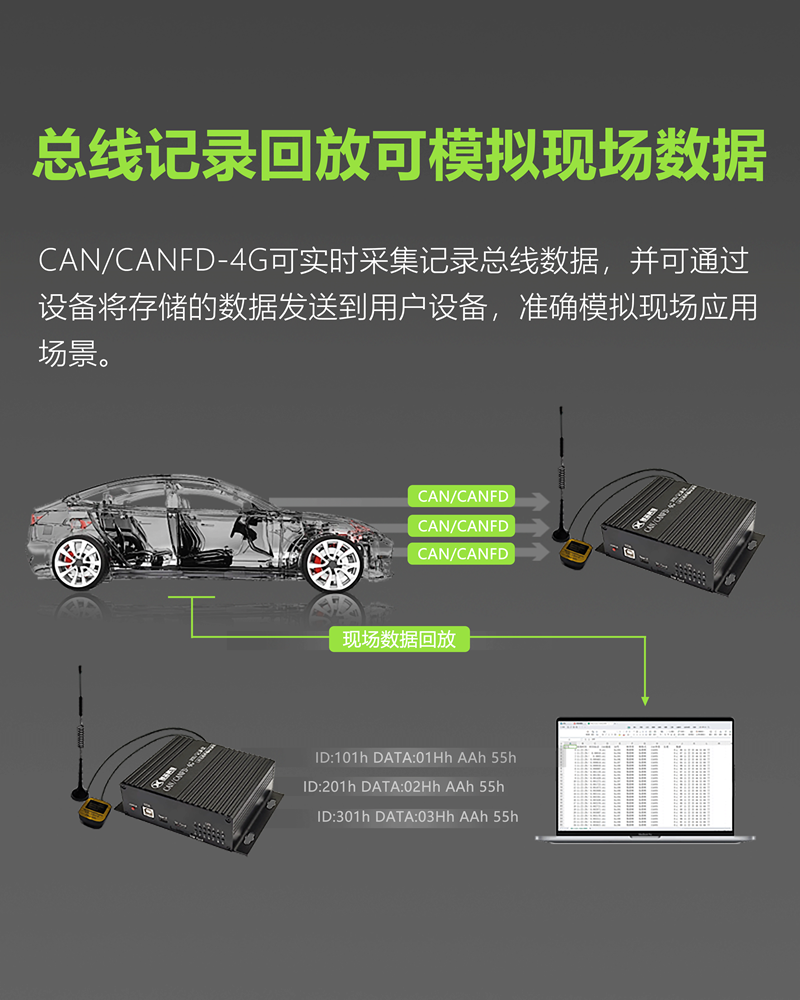

总线记录再回放，可模拟现场数据
记录仪可实时采集/记录/录制总线数据，并可以将存储的数据发送到用户设备，准确模拟现场应用场景。 回放功能使能后，上电时设备会依次自动寻找 TF 中的数据文件，找到后将文件内容从相应端口发送出去。
汽车“黑匣子”

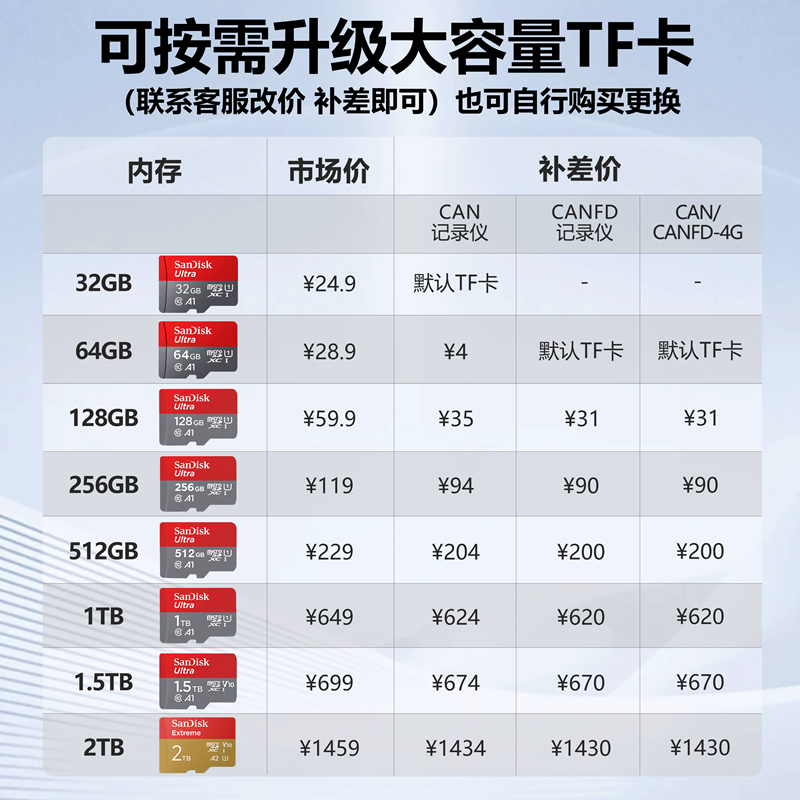

CAN/CANFD-4G记录仪标配64GB高速大容量TF存储卡:支持波特率自动侦测及汽车VIN码获取助力汽车电子工程师数据分析。

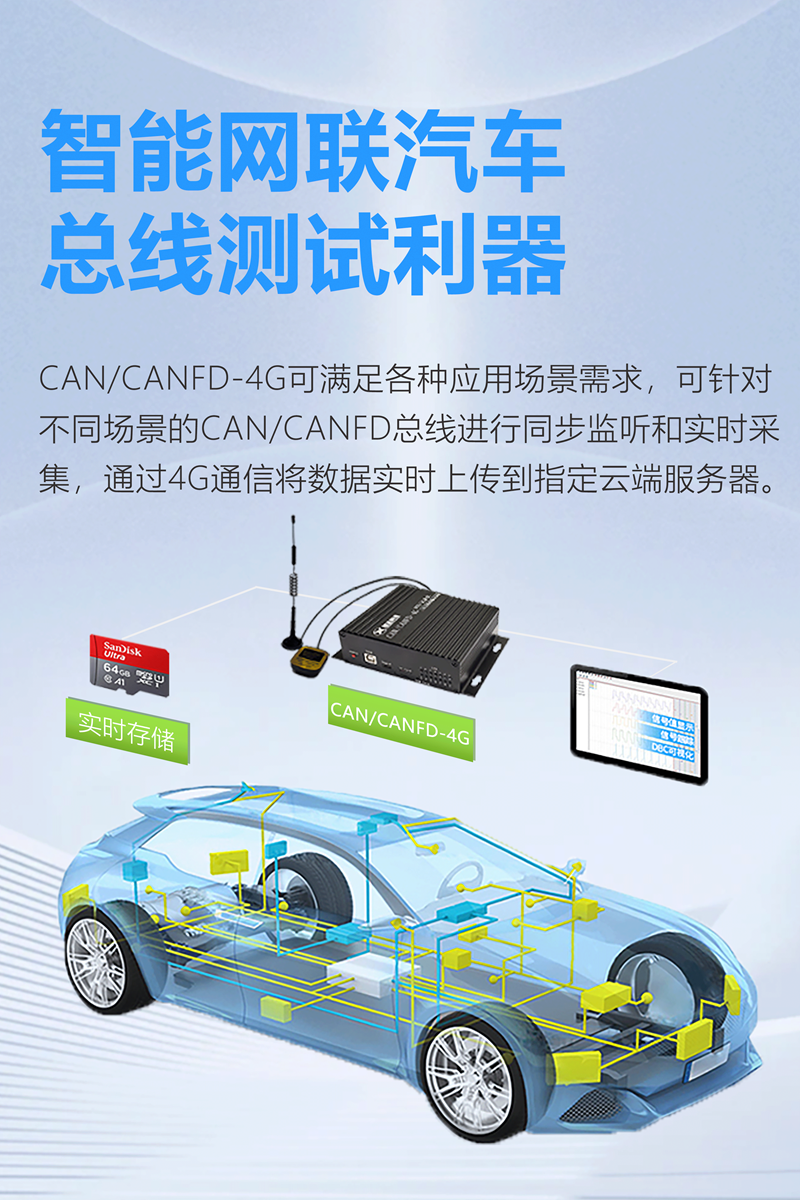

智能网联汽车，总线测试利器
CAN/CANFD-4G可满足各种应用场景需求，可针对不同场景的CAN/CANFD总线进行同步监听和实时采集，
通过4G通信将数据实时上传到指定云端服务器。
CAN协议完全符合CAN2.0B规范兼容CAN2.0A符合ISO11898-1/2/3
脱机记录，多种供电方式
全程无需接电脑，上电自动记录。
支持外部DC/USB/电池三种供电方式。
适合长时间不间断记录，车载检测、快速便携采集等应用场景。

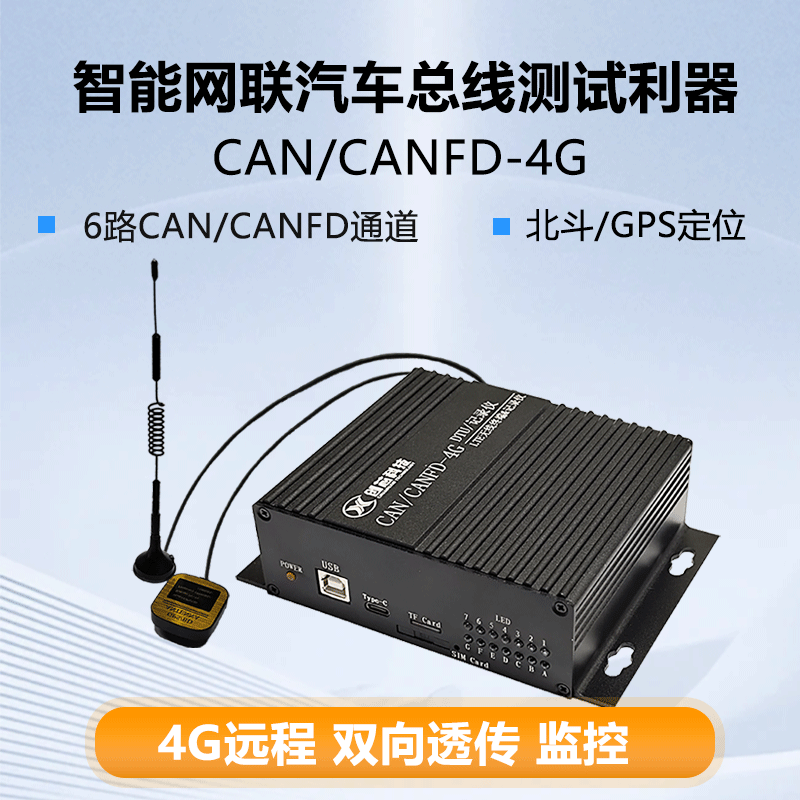

智能网联汽车，总线测试利器
可针对不同场景的高速CAN、CANFD数据进行同步监听和实时采集
可记录错误帧
带有特色的北斗/GPS定位功能，可以实时记录设备位置信息并上传到指定服务器。
方便用户在需要设备数据时，快速定位设备，进行算法数据分析优化。

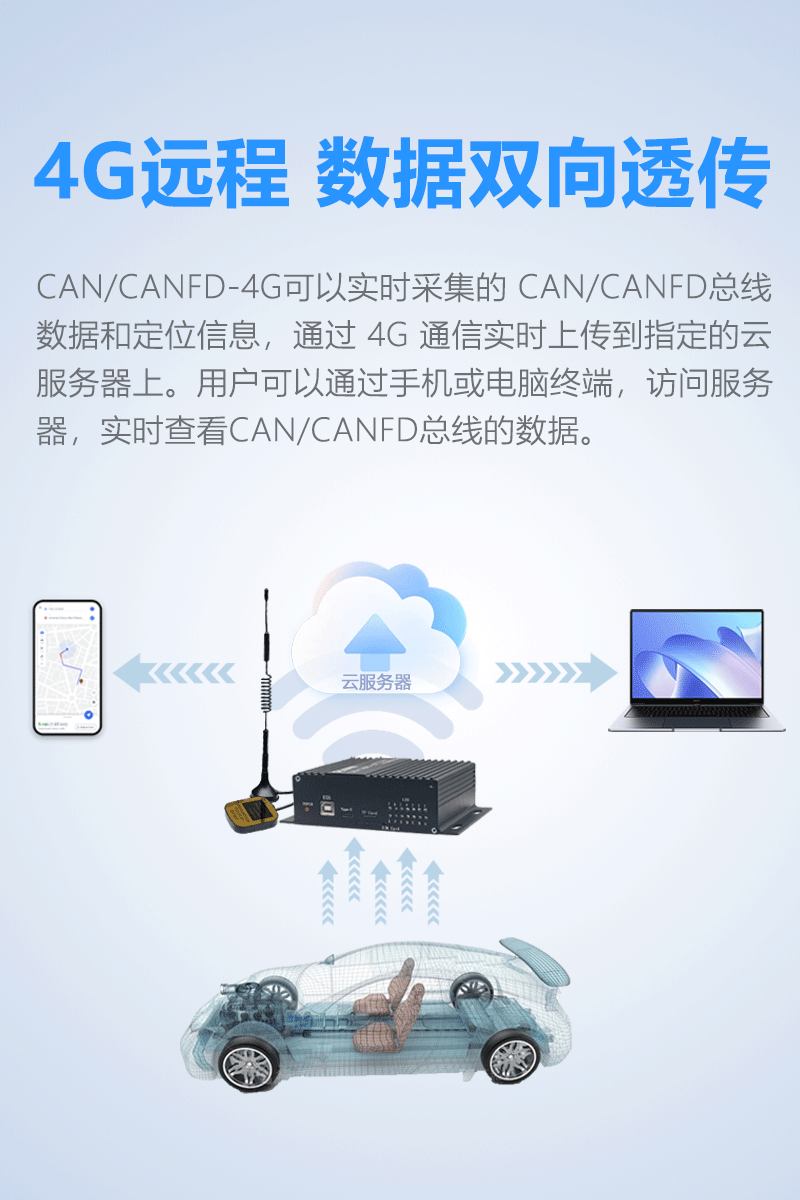

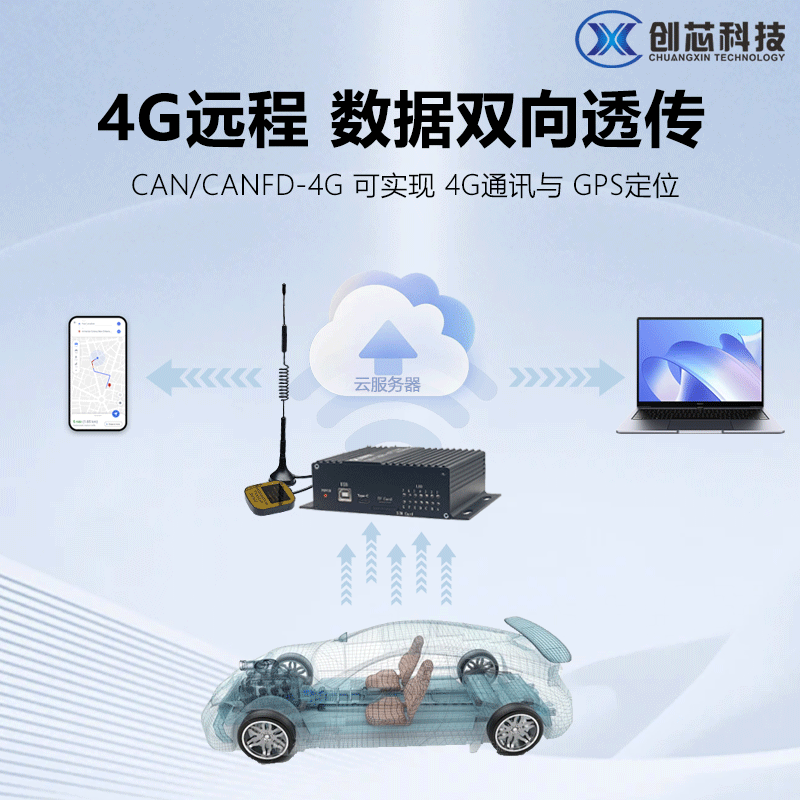

4G远程 数据双向透传
CAN/CANFD-4G可以实时采集的 CAN/CANFD总线数据和定位信息，通过 4G 通信实时上传到指定的云服务器上。
用户可以通过手机或电脑终端，访问服务器，实时查看CAN/CANFD总线的数据。

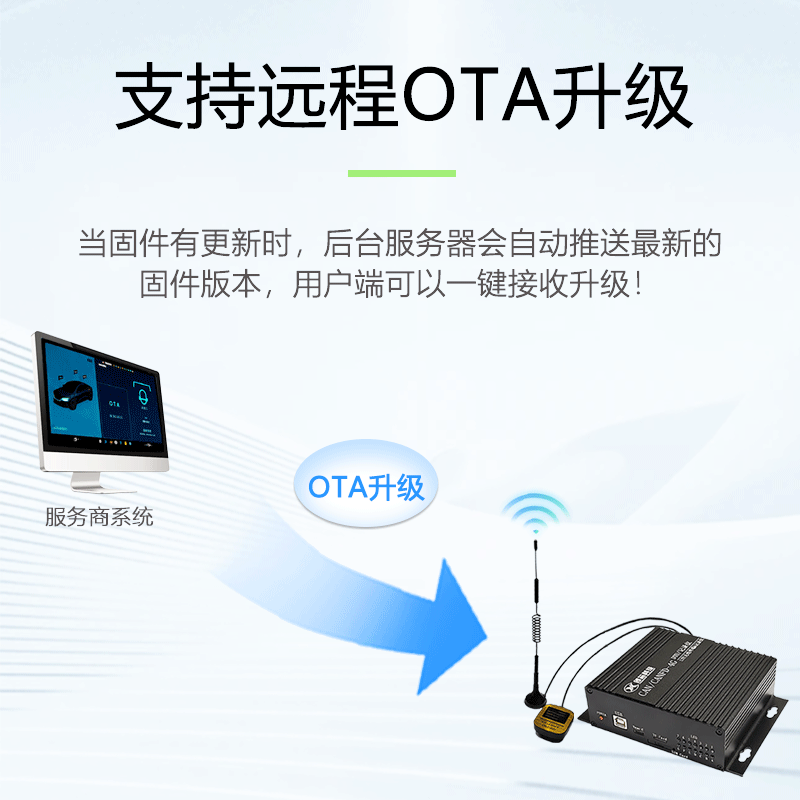

支持远程OTA升级
当固件有更新时,后台服务器会自动推送最新的固件版本,用户端可以一键接收升级!
智能网联汽车，总线测试利器

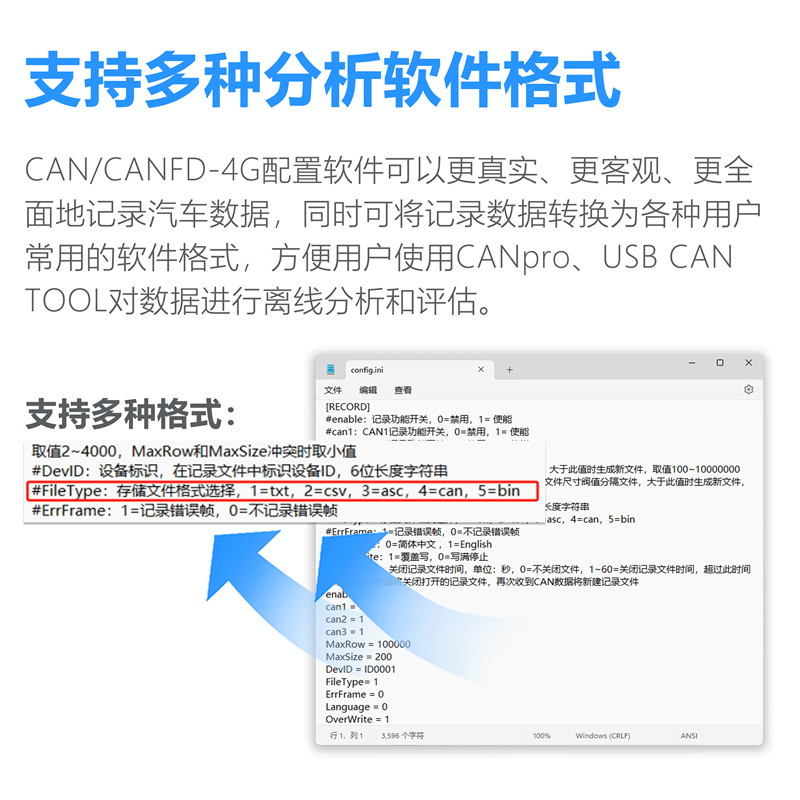

支持的txt\csv\asc\can四种存储格式数据可直接导出，保存的文件支持多种分析软件来回放解析如：CANalyzer、CANPro、CANoe。
支持记录数据脱机回放，真实还原记录情形。
严格测试，稳定可靠
经过严格的抗震动测试和恶劣的工业现场测试，
可轻松稳定地完成车辆、船舶、电梯、风力发电机、工程机械煤矿等应用现场的报文记录和现场监控。
稳定可靠的性能，将是您的理想选择!
