MiniPCIe-CAN                                                                                                                                                         参数与‍规格书    产品详情页       资料下载

MiniPCIe-CAN

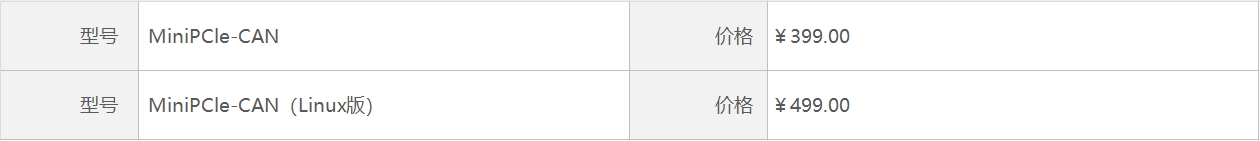

价格：
￥399.00
产品详情
规格书下载
资料包下载
产品名称 CAN分析仪 规格型号 MiniPCIe-CAN
品牌 创芯科技
产品型号对比表 - 紧凑优化版

产品型号对比表

产品名称CAN分析仪
规格型号MiniPCIe-CANMiniPCIe-CANFD
实物图
CAN/CANFDCAN*2路CANFD*2路（支持CAN）
CAN路数2路高速CAN2路高速CANFD
隔离USB与2路CAN之间共3个端口之间分别隔离USB与2路CANFD之间共3个端口之间分别隔离
波特率范围10K-1Mbps10K-5Mbps
数据接收能力1M波特率下2通道满负荷不丢帧5M波特率下2通道满负荷不丢帧
供电方式USB总线直接供电，无需外部电源USB总线直接供电，无需外部电源
隔离电压等级3000V3000V
支持系统Windows、LinuxWindows、Linux
车载DBC协议上位机使能上位机使能
二次开发支持支持
工作温度-40~85℃-40~85℃
终端电阻板载120Ω终端电阻板载120Ω终端电阻

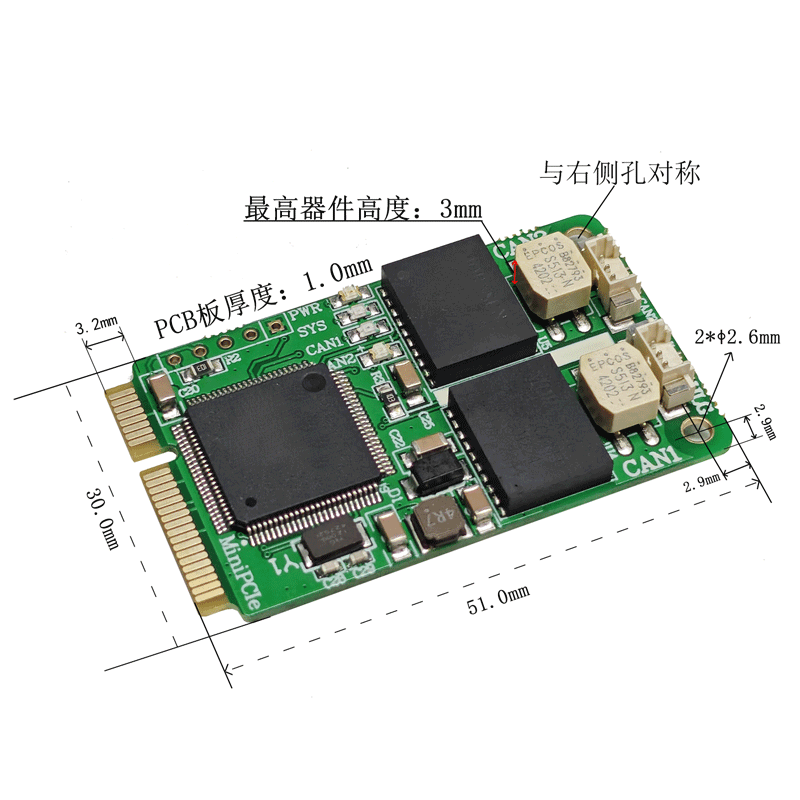

产品尺寸标准MiniPCIe板卡尺寸 51*30*1mm标准MiniPCIe板卡尺寸 51*30*1mm


文件下载

MiniPCIe-CAN产品规格书.pdf‍   ‍   ‍          点击下载‍‍



MiniPCIeCAN产品规格书.pdf

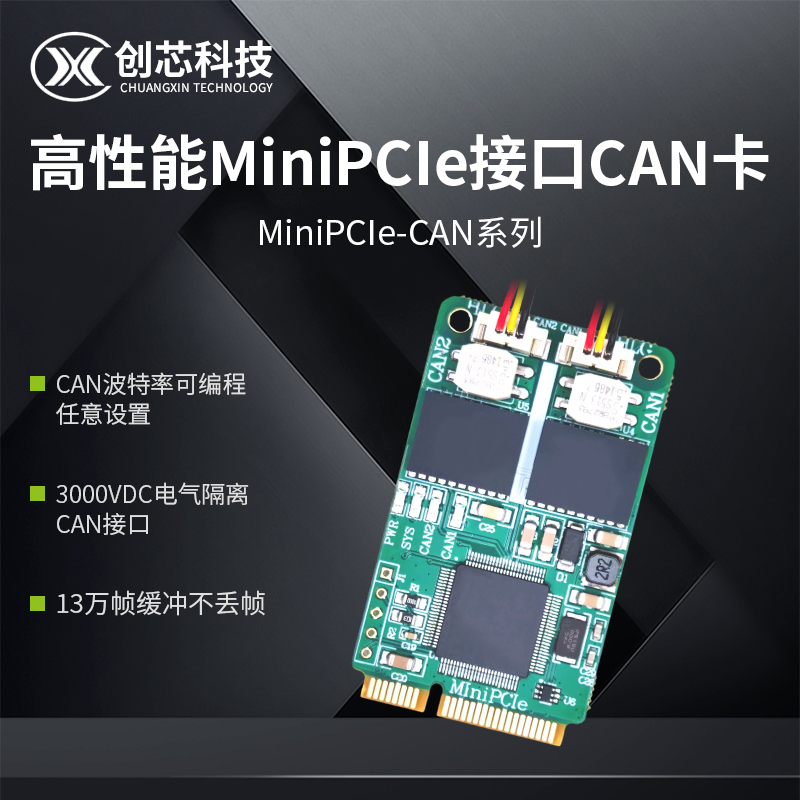

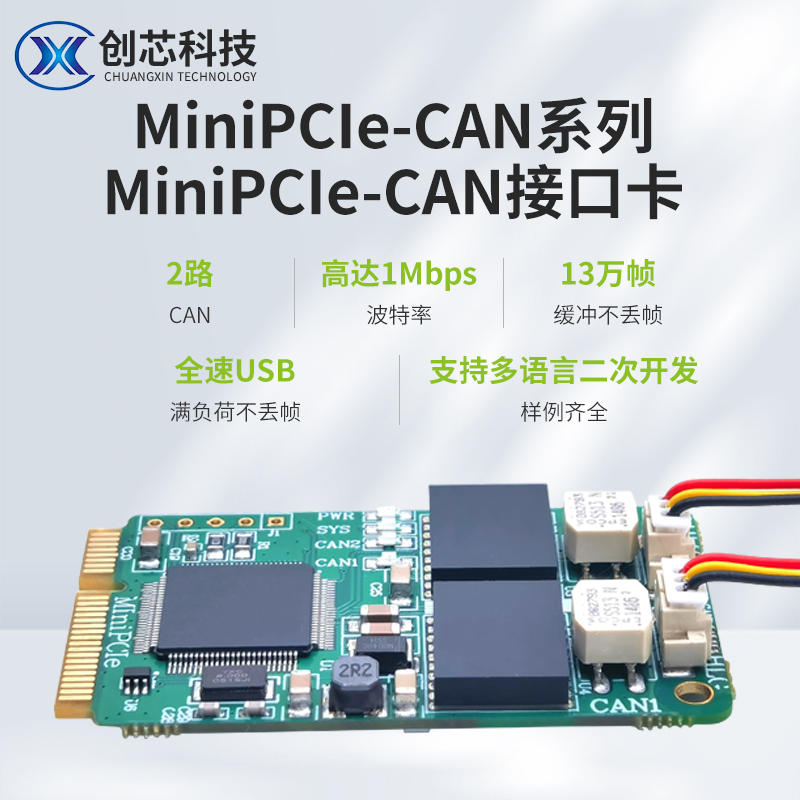

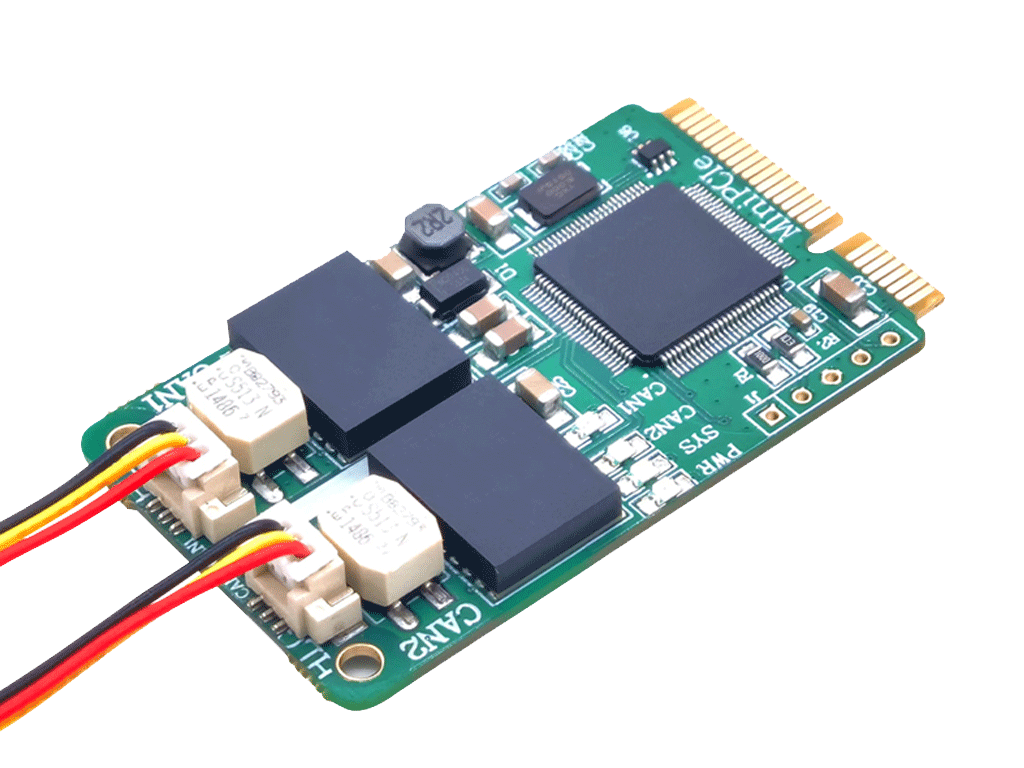

MiniPCIe接口CAN卡
MiniPCle卡槽的主板扩展出两路CAN接口，它采用标准MiniPCle板卡尺寸可以非常方便地安装在带有MinipPCle接口的笔记本电脑或工控电脑上，
它集成两路完整的CAN隔离接口电路(带3000VDC电气隔离)。
2通道3000VDC
电气隔离CAN接口
静电等级接触放电±6KV
13万顿缓冲不丢顿才是硬道理
任意波特率下满负载接收能力，13万顿缓冲：不丢顿才是硬道理
CAN波特率可编程任意设置 范围在10Kbps~1Mbps之间
成熟方案、运行稳定
MiniPCle-CAN系列采用创芯科技成熟的USBCAN卡技术通讯性能极为突出，运行非常稳定。
特别适合于作为嵌入式工控板、无风扇工控机等扩展CAN接口使用。
二次开发函数库
创芯科技所有的CAN接口卡均使用同一套上位机二次开发函数库支持
(VC、VB、C#、LinuX、Labview、Labwindows、Delphi、matlab、python、QT、VB.NET、C++Builder等主流开发环境)，
用户只需修改设备类型即可实现不同接口的无缝切换。
CAN协议完全符合CAN2.0B规范
兼容CAN2.0A符合ISO11898-1/2
支持各类开发环境
高效易用的二次开发函数，克支持各类开发环境，如
C#、C++Builder、matlab、Delphi、LabVIEW、LabWindows、python、QT、VC、VB、VB.NET、Linux等
MiniPCle-CAN典型应用场合
如果电脑或嵌入式主机有MiniPCle插槽，那么直接插入即可以使用，电脑端使用方法与USBCAN一致
主板MiniPCle直插
USB口直插
USB线缆接主板USB口
可以配合USB转MiniPCle转接板使用，可以直接插电脑或笔记本USB口
可以配合USB转MiniPCle,转接板使用。通过USB4pin线缆直接接电脑主机USB口，可以内置固定到电脑主机内
